產品概述

超聲波泥水界面儀是專為污水處理工藝中污泥界面的連續在線監測而設計。儀器利用可靠的超聲波回波檢測原理，檢測出傳感器探頭與污泥界面的距離和底面的距離，實現了0～10米污泥厚度變化實時監測和相關工藝過程的控制，從而優化排泥控制和加藥控制，防止出書惡化，避免污泥脫氮和分解，優化工藝控制流程。

性能特點

l?XX的電路設計和軟件算法，能夠消除現場干擾，溫度精確測量；

l?大屏幕液晶顯示測量值的同時可以圖形顯示污泥狀態；

l?中文菜單，操作簡潔；

l?多種輸出任選，設定上下限報警和故障報警繼電器輸出。

性能指標

量程：0～10m

分辨率：1mm

精確度：+1%FS

顯示：中文LCD液晶顯示日期時間，測量值，歷史趨勢線等

現場設置：通過本機按鍵完成

標定：出廠標定，可現場校準

輸出

模擬信號：0～20mA，4～20mA，0～5V，0～10V

數字輸出：RS485（MODBUS協議）

繼電器輸出：4組繼電器輸出

繼電器容量：5A，250VAC

供電

交流供電：AC220V，直流供電：DC24V

物理特性

壁掛式尺寸：240×184×110mm

盤裝式尺寸：230×185×120mm

傳感器尺寸：Φ64×86，材質：不銹鋼

盤裝式重量：1975g

傳感器重量：400～800g

連接方式：4分外管螺紋

傳感器電纜：屏蔽電纜10m

環境性能

防護等級：IP65（變送器）

IP68（傳感器）

工作溫度：-20～+70℃（變送器）

-0～+70℃（傳感器）

相對濕度：XX

工作壓力：XX大7.5Bar

工作原理

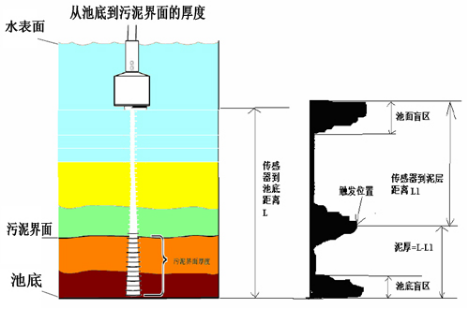

浸入水中的超聲波傳感器向水底發出一束超聲波，超聲波在向下傳播的過程中，遇到懸浮及沉淀的污泥后會反射回來，并且不同密度的污泥層反射回來的信號強度不同。儀器通過檢測反射回來的超聲波信號強度及時間，并經過處理，就可以得到污泥界面的深度或厚度。

現場安裝

泥水界面儀傳感器探頭必須和水面保持垂直安裝。

泥水界面儀傳感器探頭與池底之間應該無其他固體遮攔，否則會產生干擾信號。

泥水界面儀傳感器探頭應該避免受到水中漂浮物的撞擊，如果水中懸浮物容易粘附在探頭表面，建議安裝自清潔系統以保持探頭表面清潔。

探頭浸沒深度推薦位20cm，探頭距離池壁XX少為30cm。
