概 述

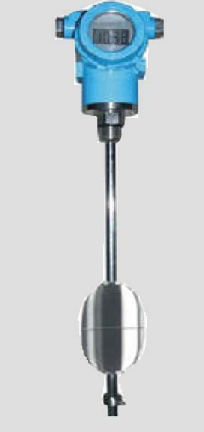

LQ2050 兩線制磁致伸縮液位傳感器采用磁致伸縮原理，是采用美國的XX材料和生產加工工藝而成的高精度液位測量儀器，是集測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點于一身的現代液位測量裝置。

該變送器應用范圍廣，可靠性高，廣泛用于各種液位的測量，如油、水、污水、酸、堿等介質的液體。

工作原理

本產品在一非磁性傳感管內裝有一根磁致伸縮線，在磁致伸縮線一端裝有壓磁傳感器。 該壓磁傳感器每秒發出10 個電流脈沖信號給磁致伸縮線并開始計時，該電流脈沖同磁性浮子的磁場產生相互作用，在磁致伸縮線上產生扭應力波，扭應力波以已知的速度從浮子的位置沿磁致伸縮線向兩端傳送，直到壓磁傳感器收到扭應力信號為止。壓磁傳感器可測量出起始脈沖和返回扭應力波間的時間間隔，根據時間間隔大小來判斷浮子的位置。由于浮子持續懸浮在液面上，且磁浮子位置隨液面的升降而變化，即時間間隔大小也就是液面的高低，然后通過全智能化電子裝置將時間間隔大小信號轉換為與被測液位成比例的4～20mA 信號進行輸出。

特 點

l 高精度、高穩定性、高可靠性;

l 使用壽命長；

l 多種信號輸出方式選擇；

l 防雷擊、防射頻干擾；

l 結構精巧、環境適應性強;

l 緊湊型設計使外形小巧且重量較輕;

l 可檢測帶壓或不帶壓液罐的液位;

l 隔離防爆型可選;

l 安裝方便
