LQ2060系列磁翻板液位計

LQ2060系列磁翻板液位計是在引進、改進國外同類液位計，結合此類液位計長期銷售中取得的經驗的基礎上，依照化工工業部標準HG/T21584-95開發、研制出的XX新產品。

為XX產品的可靠性和技術上的優勢，該儀表的所有關鍵部位均采用XX原材料或進口元器件。該產品完全可代替國外同一類型產品，性能可靠、安全、實用，可適應對高溫、高壓、腐蝕性液位的測量。

工作原理

LQ2060系列磁翻板液位計可以視為壓力容器的一部分。

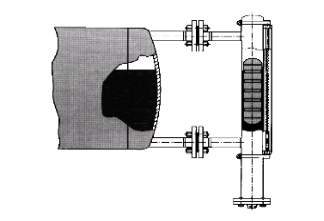

以LQ2060系列側裝式磁翻板液位計為例，液位計與容器通過側法蘭相連接，液位計中的變化與容器內液位變化是相一致的。液位計腔內的柱狀浮子與液位計外部的磁翻板組成磁性系統。柱狀浮子通過磁場影響翻板內的翻珠和開關內的磁性元件，從而將液位傳遞出去。

磁翻板是顯示液位的部分。磁翻板內的翻珠內裝有柱狀的磁鋼，而所有翻珠均勻置于鋁制的卡槽之中，當液位計中液位上升時，由于磁鋼受浮子內磁場的影響帶動翻珠由白色翻為紅色；反之液位下降時，翻珠由紅色翻為白色。這樣磁翻板在無需任何電源的情況下就可反應出容器內液位的變化。

傳感器由干簧管和電阻組成，傳感器的作用是采樣液位高低位置并轉換成標準信號傳送至控制室。當浮子內磁鋼位置變化后，磁場通過器壁帶動傳感器內干簧觸點吸合，干簧管吸合的位置決定回路的阻抗的大小，干簧管的通常位置為10mm每組，回路電阻的大小正好與液位的高低成正比，XX終變送器將電阻信號轉換成標準的電流信號，送至控制室。

LQ2060系列磁翻板液位計的優點

l 結構簡單、堅固牢靠、無需專門維護。

l 直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。

l 翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。

l 可用于真空、高壓、高溫的環境，對密度低的液體也可適用。

l 耐腐蝕性能強，適用于大多數腐蝕性液體。
